Portes d’entrée

Allium Graphic Acier

Acier
Efficacité à l’état pur

Allium Graphic, ou l’alliance du design et de l’efficacité.

Fabrication française Fabrication française
Crémone automatique Crémone automatique
Conforme Conforme aux réglementations thermiques en vigueur
Bicoloration Bicoloration
Top de la performance Top de la performance
Porte d'entrée Acier Allium Graphic Sensitive
Les + Produits

Disponibles en 3 dimensions standards : 2150 x 900, 2150 x 1000 et 2000 x 800 mm (selon les modèles).

Descriptif technique

Dormant bois
 details-technique1 1. Dormant : Cadre dormant contemporain de 45 mm d’épaisseur en bois exotique avec un profil à recouvrement de 10 mm spécialement conçu pour la pose en neuf avec isolation. Parachèvement possible jusqu’à 200 mm d’isolation.
2. Seuil aluminium filant de 20 mm pour pose sur sol fini. Conforme à la norme P.M.R.
3. Ouvrant : Panneau isolant de 46 mm d’épaisseur.
4. Double joint d’étanchéité ouvrant / dormant pour une meilleure maîtrise de l’étanchéité.
5. Jet d’eau aluminium.
6. Parements métalliques de 10/10ème sur la face intérieure et extérieure.
7. Âme super isolante en mousse polyuréthane injectée.





detail-technique-porte-acier

Fiche double broche réglable en 3D sans dégondage
Les portes ALLIUM sont équipées de base d’une crémone automatique 5 points (4 galets + pêne dormant).
La crémone 5 points (4 galets + pêne dormant) à relevage est également disponible en option.
Dormant Alu en option
acier-dormant-alu1-177
Dormant

1 . Cadre dormant aluminium de 58 mm à rupture de pont thermique.Parachèvement possible jusqu’à 180 mm d’isolation

2 . Seuil filant aluminium de 20mm pour pose sur sol fini (conforme PMR)



 acier-dormant-alu2-177
Ouvrant

3 . Panneau isolant de 46 mm d’épaisseur

4 . Double joint d’étanchéité ouvrant / dormant pour une meilleure isolation : joint ouvrant périphérique et joint dormant 3 cotés

5 . Jet d’eau aluminium

6 . Parements métalliques de 10/10ème sur les faces intérieures et extérieures

7 . Ame super isolante en mousse polyuréthane

Accessoires

Poignée AMSTERDAM et sa rosace
Poignée AMSTERDAM et sa rosace
Poignée NEW-YORK et sa rosace en option
Poignée NEW-YORK et sa rosace en option

Performances

PERFORMANCES DIMENSIONS DES MODÈLES
Ud (W/m².K) 2150 x 90 mm 2150 x 1000 mm
< 1 CUBE – CURVE1 – CURVE2 – GRAPH – OPTIMUM – ORIGIN – SENSITIVE – STYLE
de 1 à 1.5 CUBE – CURVE1 – CURVE2 – GRAPH – OPTIMUM – ORIGIN – SENSITIVE – STYLE – TREND TREND

Finitions

Décors

Coloris

Découvrez nos teintes en mono comme en bi-coloration avec un choix parmi tous les coloris de la gamme RAL (liste non exhaustive, d’autres coloris, nous consulter).
RAL 1013
RAL 1015
RAL 1247
RAL 3004
RAL 5003
RAL 5010
RAL 6005
RAL 6021
RAL 7016
RAL 8017
RAL 9010
RAL 9016

Téléchargez ci-dessous la ou les notices de pose associée(s) au produit :

les 9 produits Allium Graphic Acier
porte ACIER_GRAPHIC allium menuiseries-francaises
GRAPH

Finition peinture satinée Ral 7030

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

porte ACIER_CLASSIC_OPTIMUM menuiseries-francaises
OPTIMUM

Finition peinture satinée Ral 7016

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K



porte ACIER_GRAPHIC_TREND_7035 menuiseries-francaises
TREND

Finition peinture satinée Ral 7035

Poignée Amsterdam et sa rosace

Ud = 1.4 W/m².K

porte allium STYLE menuiseries-francaises

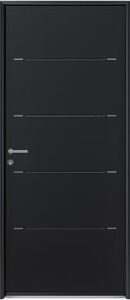

STYLE

Finition peinture satinée Ral 7016 avec motif STYLE Ral 9006.

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

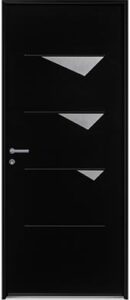

porte allium ORIGIN menuiseries-francaises
ORIGIN

Finition peinture satinée Ral 9006 avec motif ORIGIN Ral 9006.

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

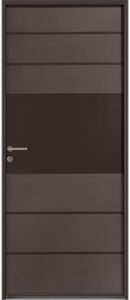

SENSITIVE

Fintion peinture satinée et sablée Ral 8019

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

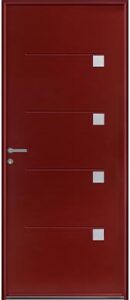

porte allium CUBE menuiseries-francaises
CUBE

Finition peinture satinée Ral 3005 avec motif CUBE Ral 9006.

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

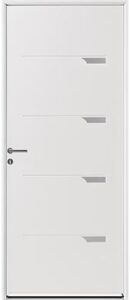

porte allium CURVE menuiseries-francaises
CURVE 1

Finition peinture satinée Ral 9016 avec motif CURVE 1 Ral 9006.

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K

porte allium CURVE menuiseries-francaises
CURVE 2

Finition peinture satinée Ral 9016 avec motif CURVE 2 Ral 9006.

Poignée Amsterdam et sa rosace.

Ud = 1.1 W/m².K
